1 軸承內徑 軸承寬度（直徑） 軸向游隙 雙列角接觸球軸承 ≤30 輕系列 0.02～0.06 0.03～0.10 0.03～0.08 輕系列、中系列 - 0.04～0.11 - 中系列 0.03～0.09 0.04～0.11 0.05～0.11 30～50 輕系列 0.03～0.09 0.04～0.11 0.05～0.10 輕系列 - 0.05～0.13 - 中系列、重系列 0.04～0.10 0.05～0.13 0.06～0.12 50～80 輕系列 0.04～0.10 0.05～0.13 0.05～0.12 輕系列 - 0.06～0.15 - 中系列、重系列 0.05～0.12 0.06～0.15 0.07～0.14 80～120 輕系列 0.05～0.12 0.06～0.15 0.06～0.15 輕系列 - 0.07～0.18 - 中系列 0.06～0.15 0.07～0.18 0.10～0.18 另外，用計算的方法求得調整軸向游隙數值 、如何安裝圓錐滾子軸承
？
圓錐滾子軸承是一種可調整游隙的軸承，一般是成組使用，安裝完成后必須進行軸承軸向游隙的調整及檢查：
①、圓錐滾子軸承是可分離的，因此可以分別安裝 ，軸承內組件安裝在軸頸上外圈安裝在殼體的孔內。螺母鎖緊軸承的采用背朝背配合，壓蓋壓緊軸承的采用面朝面配合。
②、安裝后要進行軸承軸向游隙的調整，可參考如下表所示：
可調整游隙軸承的軸向游隙值（僅供參考）單位：mm
系列
≈0.1mm
根據計算軸的伸長量為0.1mm。因此，在安裝軸承時，必須留有大于0.1mm的軸向游隙，以滿足變速箱工作時齒輪軸的軸向的伸長量。
③、當圓錐滾子軸承間的距離不大時，溫度引起軸的伸長量不大，可以把軸承的軸向游隙調整到最小，即：0.05mm。這是只考慮軸的加工及安裝誤差，溫度引起的軸伸長量忽略不計。
2、圓錐滾子軸承安裝后檢查軸向游隙的方法
圓錐滾子軸承安裝完后，必須進行軸承軸向游隙的檢查，檢查方法如下：

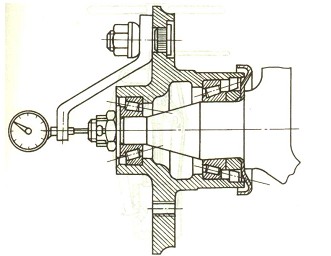

用千分表檢查圓錐滾子軸承的軸向游隙，將帶有千分表的支座穩固地置于機身或殼體上 ，把千分表表頭頂在軸的光潔表面上，向兩個方向推軸，表針指示的界限偏差，即為其軸向游隙數值如圖所示。
